Thép SS400 là gì? Đây là một thuật ngữ không quá xa lạ đối với các kỹ sư xây dựng, thiết kế cơ khí, nhưng đối với một người mới bắt đầu học thiết kế thì không phải ai cũng hiểu rõ về loại thép này. Vậy thép ss400 là gì? Gồm những thành phần nào? Đặc điểm và ứng dụng thực tế của nó. Hãy cùng chúng tôi tìm hiểu trong bài viết dưới đây nhé các bạn.

1. Thép SS400 là gì?

Thép SS400 (trước đây là SS41), tiếng anh là Steel Structure 400 đây là loại thép cán nóng được sử dụng phổ biến ở Nhật Bản, chúng được sản xuất theo tiêu chuẩn JIS G3101 (đây là tiêu chuẩn vật liệu của Nhật Bản cho các tấm, lá, dải thép cán nóng dùng cho kết cấu).

• SS400: SS là chữ viết tắt của Steel Structure, 400 có nghĩa là cường độ kéo ≥ 400 MPa.
• SS41: 41 có nghĩa là độ bền kéo là 41kgf / mm2 hoặc cao hơn.

Thép SS400 ở dạng tấm thường có màu xanh đen, khi để lâu sẽ rỉ sét, đường mép biên thường bo tròn, xù xì. Loại này được sản xuất thông qua quá trình cán nóng ở nhiệt độ 1.000 độ C.

2. Thép SS400 gồm những thành phần nào?

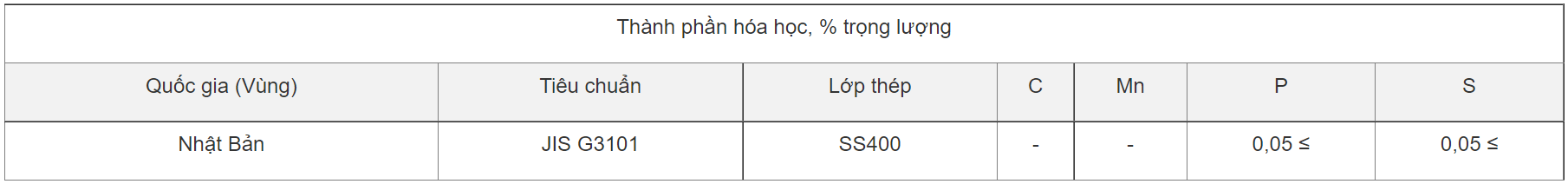

Thành phần hóa học của thép SS400 như sau:

• Carbon (C) không được xác định trong tiêu chuẩn.
• Mangan (Mn) không được xác định trong tiêu chuẩn.
• Phần trăm Phốt pho (P) tối đa là 0,05%.
• Phần trăm lưu huỳnh (S) tối đa là 0,05%.
• Còn lại là phần trăm sắt (Fe) và ít tạp chất không đáng kể.

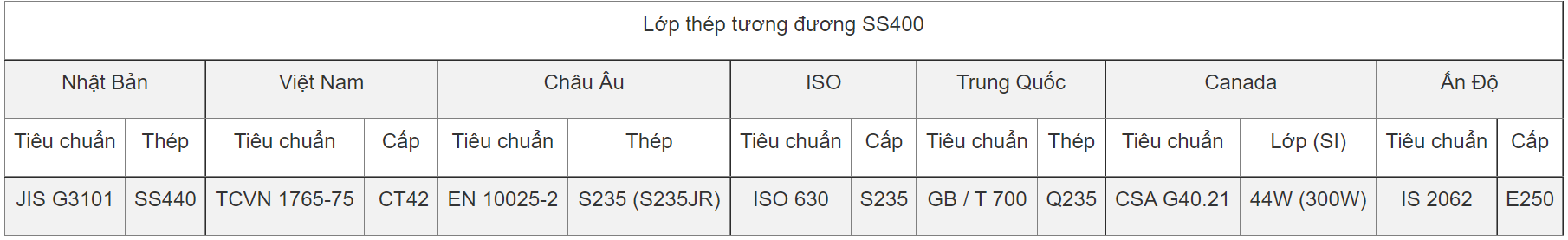

3. Vật liệu tương đương JIS G3101 SS400

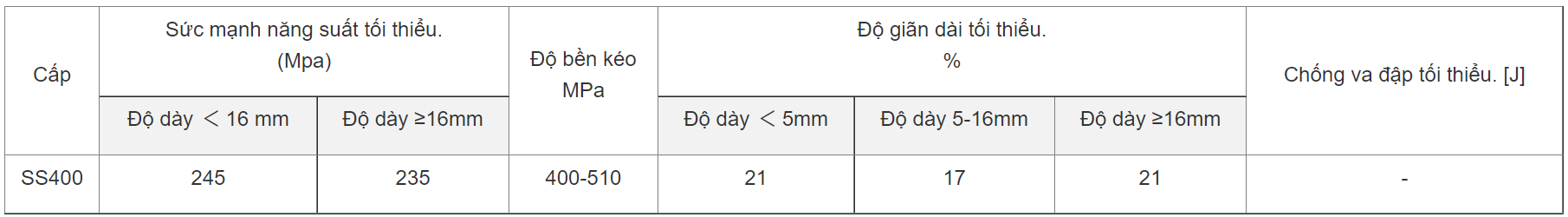

4. Đặc tính cơ học của JIS G3101 SS400

Độ bền kéo của Thép SS400 được biểu thị bằng Newton trên milimét và tối thiểu phải là 400N/mm2 (MPa) và tối đa có thể là 510N/mm2 (MPa).

Cường độ chảy tối thiểu là 205 đến tối thiểu 245N/mm2 (MPa) tùy thuộc vào độ dày. Cường độ chảy cho độ dày dưới 16 mm là tối thiểu 245N/mm2 (MPa) trong khi đối với các đồng hồ đo cao hơn trên 100 mm là tối thiểu 205N/mm2 (MPa).

Đặc tính kéo dài của thép SS400 thay đổi theo phạm vi độ dày. Phạm vi phần trăm tối thiểu cho độ giãn dài là 17% độ dày đến 16 mm, 21% đối với độ dày đến 40 mm và 23% lớn hơn 50 mm.

Độ cứng Brinell khoảng 160 HB

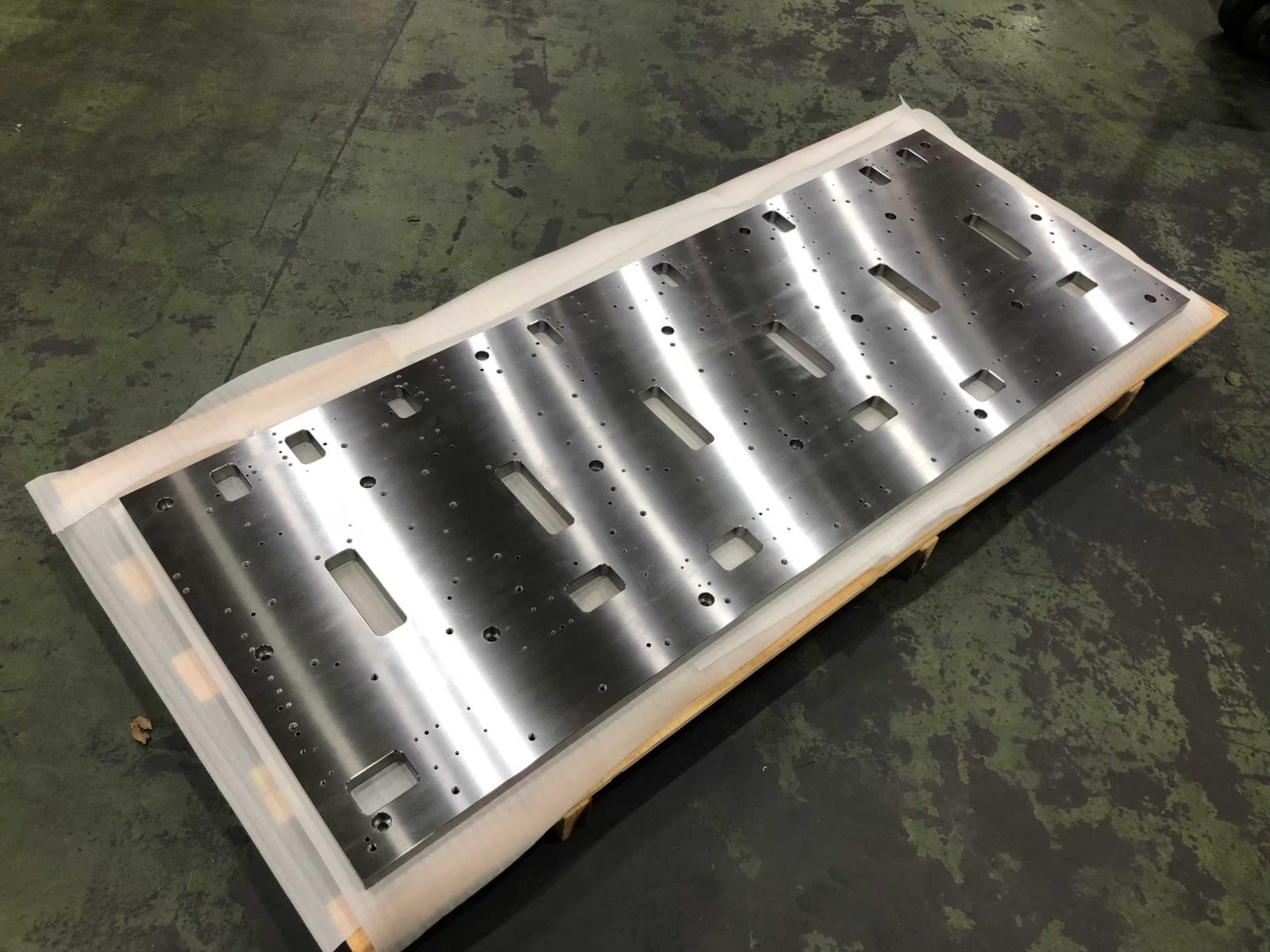

5. Ứng dụng của thép SS400

Nhờ vào những đặc tính cơ học tốt, dễ định hình nhờ hàm lượng các bon thấp, lại dễ cắt, hàn, kéo hay rèn… cùng với mức giá phải chăng phù hợp với nhiều đối tượng khách hàng khác nhau. Nên thép ss400 được sử dụng rộng rãi trên thị trường hiện nay.

– Một số ứng dụng của thép SS400 như:

+ Ứng dụng trong gia công chế tạo chi tiết máy.

+ Ứng dụng trong công nghệ cắt plasma.

+ Sử dụng để chế tạo vật liệu xây dựng.

+ Ứng dụng trong công nghệ chế tạo ô tô, tàu biển.

+ Chế tạo thành các tấm lót sàn.

Trên đây là một chút thông tin về mác thép SS400. Mọi ý kiến đóng góp xin để lại ở phần comment bên dưới bài viết. Xin cảm ơn các bạn và hẹn gặp lại các bạn ở những bài viết tiếp theo.
